Synaptics®S7885产品功能图

产品简介：

Synaptics®S7885是一个面向汽车市场的高性能触摸屏控制器，该控制器有102个感应通道，可用于传感器间距6.5毫米16:10宽高比18英寸的触摸屏，最大节点数为2405个（以63RX x 39tx或65rx x 37tx配置)。支持自容、互容和多达10指的混合传感检测，报点率高达150HZ和灵活感应频率支持从50到500HZ。Synaptics SignalClarity™驱动提供高性能硬件滤波、高性能片上电荷和先进的固件算法及显示同步技术，可以分别作用于解决噪音、湿度、严重的共模噪声及水平刷新时显示噪声等常见场合，提供客户高可靠性和高体验度的解决方案。



产品应用：

车载中控屏、仪表盘、智能交互屏等；

主要的规格：

l 多达10个手指检测和同步跟踪

l 102感应通道提供高精度和高分辨率

l 支持手套功能

l 支持防水功能

l 支持手势功能

l 支持手部接近检测功能

l 感应频率可达500khz

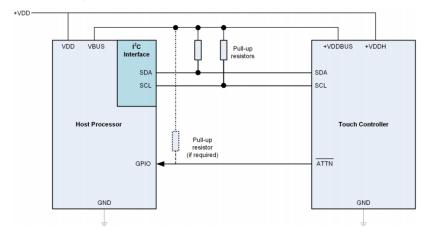

l 串行接口：

Ø 支持I²C (100/400 kHz)

Ø 支持SPI slave

l 电源方案：

Ø 2.7V至3.6V供电电压

l 内部正负电荷泵增加TX电压

l 硬件滤波噪声优化

l 支持可配置的跳频

l 支持先进的传感器/显示结构，包括：

Ø 支持on-cell传感器设计

Ø 厚lens支撑（4.5 mm，介电常数为8）

Ø 支持曲面lens设计

l 内置自检（BIST）功能

l 自校准-无需主机侧校准

l 与Synaptics Design Studio™ 5工具兼容，触摸传感器可实现快速开发到生产有力缩短开发周期

方案优势：
Synaptics®S7885有102个感应通道，传感器间距6.5毫米最高支持16:10宽高比18英寸的触摸屏，支持手部接近检测，硬件滤波设计配合固件算法方案可极大提供高体验度和高可靠性产品设计。
