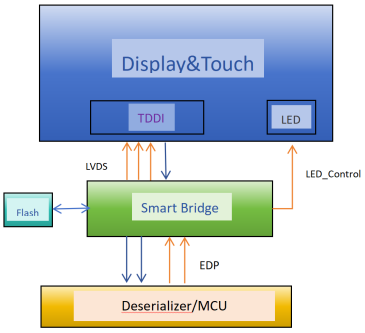

Synaptics®SB7908产品功能图：

产品简介：

 Synaptics SmartBridge （SB7908）为汽车和工业显示器提供了创新的设计和集成解决方案。SB7908包括一个eDP接收器和一个LVDS发射器，可与TDDI等显示驱动IC配合驱动液晶面板。SB7908处理VESA嵌入式DisplayPort （eDP）标准接口协议。通过eDP接口，SB7908接收来自主机的视频数据，局部调光工具从视频流中计算背光像素数据，通过SPI接口设置背光阵列实现局部调光增强色彩实现优化显示效果。


产品应用：

车载中控屏、仪表盘、智能交互屏等;

主要的规格：

l 单流传输的多分辨率

Ø x尺寸：最多5760rgb，每步可调1像素

Ø y尺寸：最多2160行，每步可调1行

Ø 最大显示分辨率取决于传输速率
例如：

Ø 5760 RGB x 1080线@ 3端口LVDS Tx

Ø 3840 RGB x 1600线@ 3端口LVDS Tx

Ø 3840 RGB x 2160线@ 4端口LVDS Tx

l eDP RX功能

Ø 标准遵从/支持：VESA 嵌入式DisplayPort v1.4b

Ø 支持主链路多数据速率：1.62Gbps, 2.7 Gbps, 5.4 Gbps, 8.1 Gbps

Ø 支持eDP主链路1/2/4通道

Ø 高速双向辅助通道（AUX CH）： 1 MHz

Ø 每色像素输入8 /10位

Ø 可编程像素数据重映射，定时控制器输出，和内部内置模式

l LVDS TX特性

Ø 最大传输速率：LVDS 980mbps（140MHz）每个端口。

Ø 支持多达4个LVDS端口

Ø 支持8bit和8+2（FRC）位色深输出

l 用于TDDI 系统接口

Ø FAIL_DET和APO信号

l 数字像素处理：

Ø 色彩增强（CE）与色彩空间管理

Ø Mini-LED控制的局部调光

u 自适应背光控制(CABC)

u 日光可读性增强功能（SRE）

u 局部区域自动对比度优化功能（LA-ACO）

Ø 数字伽马为RGB单独的伽马校正功能

方案优势：

Synaptics®SB3908最多可支持5760rgb，支持EDP转LVDS信号转换，支持mini-LED局部背光调节及色彩增强提高显示效果明显优势。
